◇営業品目◇






樹脂成形(MOLD成型~一貫生産ライン)


MOLD成型~一貫生産ライン

・トランスファー樹脂成型 ・・・ エポキシ、熱硬化性樹脂
・全面短冊めっき シートフレーム短冊式(Ni/Au)

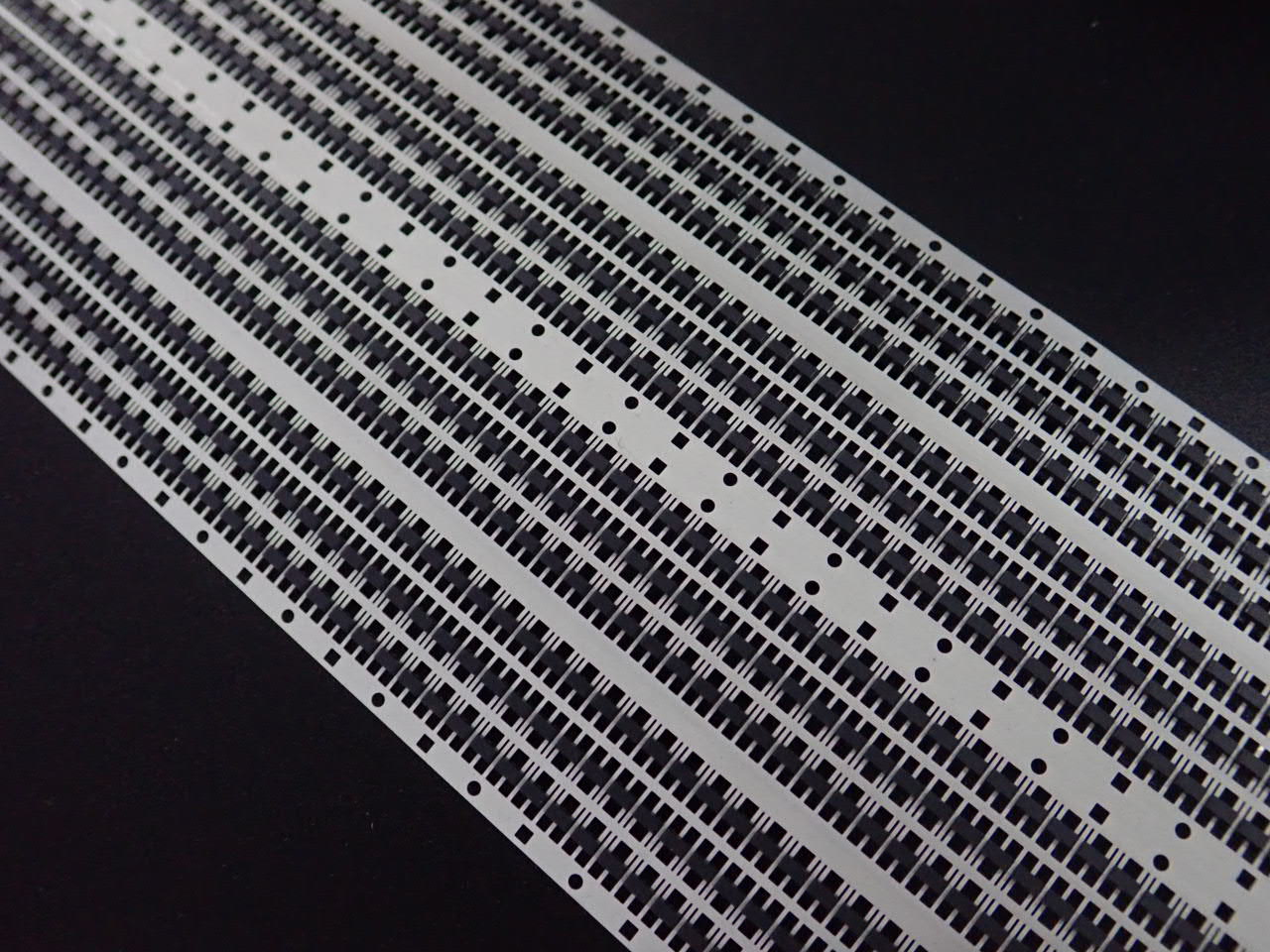

車載部品・電子部品のリードフレーム及びモールド後の製品を必要最小限迄マスキングして、部分めっきを施す方法及び全面めっきを施す方法です。

特徴 樹脂成型からめっき及びリード成形までの一貫生産ライン

仕様 形状:50×300mmMAX 製品によって治具設計
   材質:鉄材(SUS材、42材など)、銅材

用途 通信インフラ(受信部)向け

 MOLD成型
リードフレーム・樹脂支給
PKG仕様を頂ければ
金型作製可能です。


 キュア
成形樹脂の完全硬化。
(樹脂の特性が有る為評価必要)



 タイバーカット
ダム・レジンカット(トランスフォーミング1)
金型製作可能です。


 溶剤浸漬
リードフレーム上のバリを浮かす工程
評価を行い最適条件にて処理。



 高水圧バリ取り
リードフレーム上のバリを高水圧にて除去
評価を行い最適条件にて処理。



 めっき
Ni/Au or Ni/Auスポット選択可能
評価を行い要求めっき厚に設定します。



 貼り合わせ
放熱板と基板のシール接着
(放熱板支給)
気密性等の最適条件を設定致します。



 タイバーフォーミング
個片化、リード成型(トランスフォーミング2)
金型設計可能です。



 外観検査
検査仕様書にて規格判断し全数外観検査を
行います。



 出荷
製品の衝撃試験を行い、梱包形態の設定を
行います。





バリ取り、めっき設備はもちろんモールド、トランスフォーミング、貼り合わせ設備も複数台保有しておりますのでお気軽にお問合せ下さい。






検査及び洗浄


広さ:115.116㎡

クリーン度:クラス100(10レベル)


◆純水管理値・・・1.0μs/cm以下
※但し、イオン交換樹脂にて超純水の精製可能



お気軽にお問合せ下さい。

ページTOPへ




亜鉛(Zn)めっき


めっき仕様
めっき方式仕上げ処理対応製品サイズ保有設備
バレル3価白、3価ユニクロ□10~50自動ライン×3
ラック3価ユニクロ応相談
手動ライン×1
※脱水素処理対応可能 ・・・ 恒温槽6台保有しています。

現在の取り扱い製品:自動車関連部品、他


自動Znめっき1号機  自動Znめっき2号機






錫(Sn)めっき


めっき仕様
めっき方式外観仕様対応製品サイズ保有設備
バレル無光沢□10~応相談手動ライン×1
ラック無光沢5~70w×50~600L
自動ライン×2
手動ライン×1
※ウイスカ対策として、ベーキング処理実施可。専用の恒温槽を保有しています。


現在の取り扱い製品:半導体製品、FA関連



 ページTOPへ



ニッケル(Ni)めっき


めっき仕様
めっき方式外観仕様対応製品サイズ保有設備
バレル半光沢□10~応相談自動ライン×1
ラック
無光沢
5~70w×50~500L手動ライン×1

現在の取り扱い製品:自動車関連部品

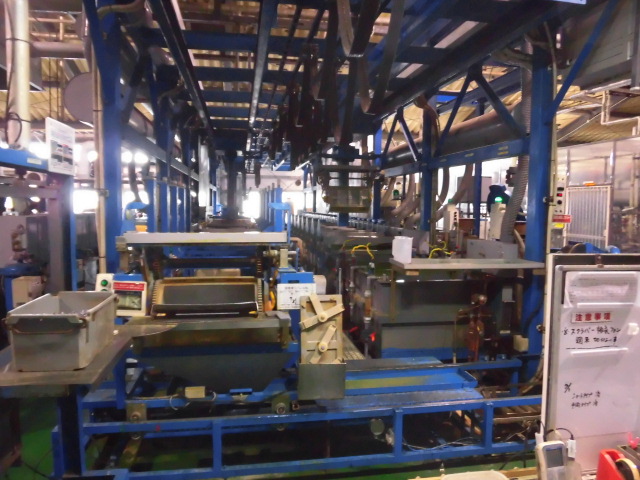

Niバレルライン






錫ビスマス(Sn-Bi)めっき


めっき仕様
めっき方式Bi(%)対応製品サイズ保有設備
ラック1~35~70w×50~600L自動ライン×1
シート1~315~50w×150~1000L自動ライン×1
RtoR1~315~70w自動ライン×1
※ラック、RtoR(リールトゥリール)にはインラインで下地Cuめっき可能

現在の取り扱い製品:FA関連、車載品、センサー関連、通信関連







金(Au)めっき


めっき仕様
めっき方式液種対応製品サイズ保有設備
全面軟質40~70w×180~230L自動ライン×1
部分(スポット)軟質25~70w×180~230L自動ライン×1

MOLD樹脂成型~一貫生産可能

現在の取り扱い製品: 通信関連、スキャナー用製品等



全面Ni-Auめっきライン   部分Auめっきライン


ページTOPへ



錫銅(Sn-Cu)めっき


めっき仕様
めっき方式Cu%対応製品サイズ保有設備
RtoR1~315~60w自動ライン×1
※RtoR(リールトゥリール)

現在の取り扱い製品:通信関連






銅(Cu)めっき


めっき仕様
めっき方式外観仕様対応製品サイズ保有設備
ラック無光沢5~70w×50~600L手動ライン×1

現在の取り扱い製品:単独での取り扱いはなし
※基本的には各めっきの下地めっきとして使用されます。







無電解ニッケルめっき


めっき仕様
めっき方式対応素材対応製品サイズ保有設備
バスケットFe、Cu、AL50w×200L ※応相談手動ライン×1





ページTOPへ
